Arduino Due TFT Analog Uhr

Henning Karlsen hat eine sehr praktische Universal TFT Bibliothek für Arduino Mega und Arduino Due geschaffen. Schon das Demo ist sehr eindrucksvoll.
Als Fingerübung hat er ein UTFT Analog Clock Project programmiert.
Mit meinem ersten Arduino Due habe ich dieses Projekt nachgebaut.

Alles recht geradeaus, TFT 320x240 3,2'' mit dem entsprechenden Adapter für den Arduino Due, alles ganz einfach.

Was fehlt, eine RTC, eigentlich kein Problem, aber wo ist die Proto-Area bei diesem Board? Ja gibt es nicht, dann muss man improvisieren.

Auf dem Adapter Board eine RTC

(mit Panzerband befestigt! nur für das Foto entfernt, damit man es sehen kann)

Es funktioniert, eine TFT Analog Uhr!

Einstellung per Touch!

USBasp Paper-PCB Programmer

Wolfgang Spahn auf dernulleffekt.de unter Paper-PCB bietet neben anderen sehr nützlichen und spannenden Projekten auch einen ATMEGA8 basierenden USBasp ICSP Programmer nach dem Design des USBasp Boards von Thomas Fischl.

Diese gute Vorarbeit ermöglicht dem Laien (oder auch einem faulen Jemand, der einen Schaltplan selber auf einer Lochstreifen-Leiterplatte umsetzen könnte) sehr schnell einen USBasp ICSP Programmierer umzusetzen.

Im Moment steht nur die HW, der ATMEGA328 ist mit Tomas Fischl letzter Firmware programmiert,,,

Jetzt warte ich nur noch auf den 12MHz Quarz, hatte nur einen 16MHz Quarz, der ATMEGA328 schwingt zwar an, die grüne LED leuchtet, allerdings funktioniert die USB Erkennung nicht...
Hoffe, der richtige Quarz macht den Unterschied.

Nachtrag am 07.08.2014

Habe heute die 12MHz Quarze bekommen, gleich in den Programmer eingesetzt, USB Kabel angeschlossen...

das Board wurde sofort erfolgreich als USBasp Gerät erkannt!
Die Treiber wurden installiert und dann konnte ich den Arduino Bootloader in einen ATMEGA328 installieren!

Alles gut, freue mich schon auf das nächste USB Bitbanger Projekt, meinen Nachbau des ATMEGA328 Metaboards.

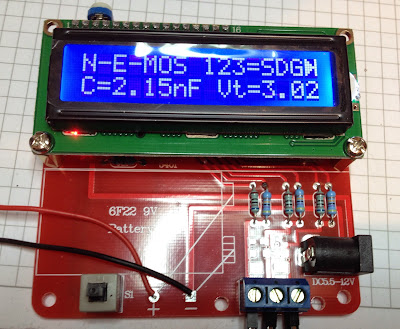

ATMEGA328 basierender Transitor Tester

Das kennen bestimmt einige Bastler, man hat eine Kiste mit elektronischen Bauelementen, bei denen die Typenbezeichnungen nicht mehr zu erkennen oder für die Bezeichnung keine Datenblätter zu finden sind.

Da wäre es doch super, wenn man wenigstens die Transistoren bestimmen könnte, Minimum, die Beschaltung und den Typ, gut noch die Stromverstärkung und die minimale Steuerspannung.

Ich habe einen Bausatz per eBay besorgt:
DIY Capacitance ESR Inductance Resistor LC Meter Tester NPN PNP Mosfet M168 Kit

gibt es offensichtlich in einer enormen Preisspanne auf unterschiedlichen Online Stores und bei eBay, das teuerste Angebot fand ich bei Amazon.

Die Verarbeitung ist super, braucht keine Anleitung, da die Leiterplatte sorgfältig beschriftet ist, man muss nur die Widerstände bestimmen.
Löten ist extrem einfach und sehr schnell erledigt.

Betriebsspannung entweder mit 9V Block oder durch Netzteil 7V-12V. Ich habe meinen schnell mit einem 9V in Betrieb genommen.

Hat sofort funktioniert, super! Der Terminal.Verbinder ist nicht ganz praktisch, habe erst mal Mess-Klemmen angeschlossen, überlege aber, ob nicht ein Mini Breadboard statt des 9V Blocks auf die Platine kommt und der Prüfling dann dort getestet wird.

Bin sehr zufrieden mit diesem Bausatz und dem fertigen Gerät, wenn es auch nur Transistoren bestimmen könnte, aber es kann noch zusätzlich Kapazitäten, Induktivitäten und Widerstände messen!

Das Mini Breadboard erleichtert das Messen

Freitag, 15.August 2014

Mit der Begeisterung für dieses nützliche Messgerät bin ich auf einen ausgezeichneten Beitrag von Karl-Heinz Kübbele gestoßen, unter http://www.mikrocontroller.net/svnbrowser/transistortester/ bietet er alle Unterlagen zu diesem Projekt in einer außergewöhnlichen Qualität an.

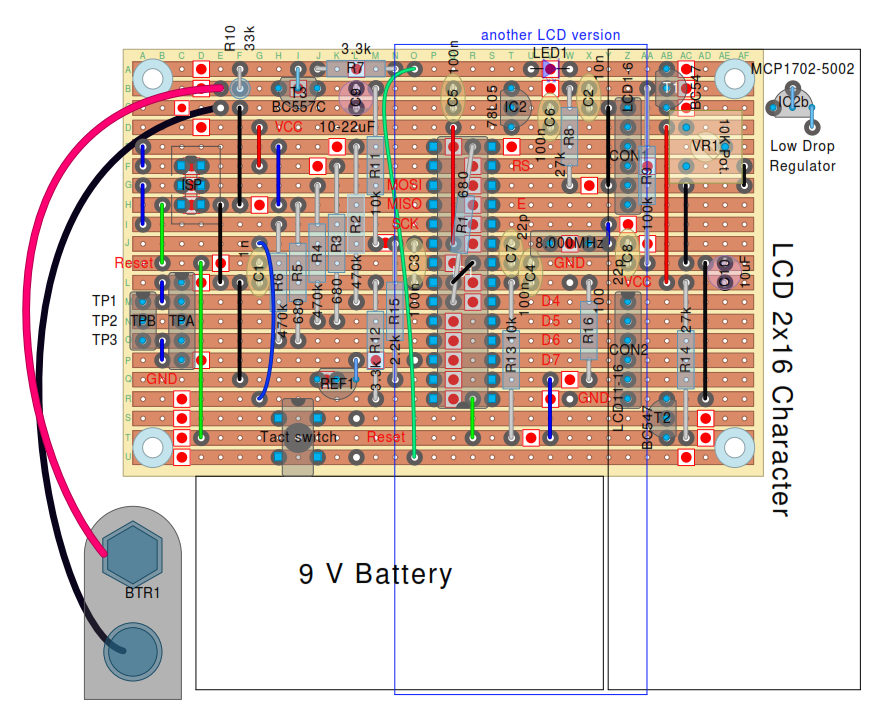

In der Hardware Dokumentation ist sogar ein Stripboard Design mit angepasstem Schaltplan zum Nachbauen!
