Nachdem ich einen Schwung super günstiger I2C LCD Adapter über eBay aus China bekommen hatte, lagen die PCF8574 Schaltkreise einfach nur so rum.
Aber als ich die sehr guten Artikel von Enrico Sadlowski und von Mario_H gelesen hatte, habe ich mein eigenes kleines I2C LCD Adapter Projekt gestartet.
Der schon vorher genutzten DIY Layout Creater kam für das Stripboard Design zum Einsatz. Im ersten Entwurf fehlt noch das RTC Modul, das ich erst im Nachhinein verbaut habe.
 |
| DIY Layout, der PCF8574 passt in dieser Ausrichtung nicht wirklich platzsparend |
 |

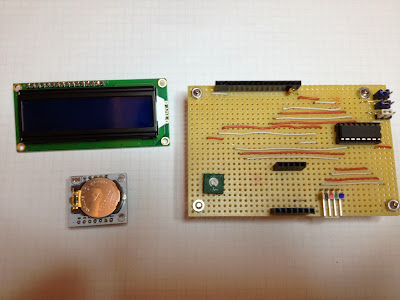

| Die Einzelkomponenten |
 |
| Zusammengebautes Modul |
 |
| Modul als Digitaluhr mit Datum |
